위험성평가 기법(사고예상질문(What-If), HAZOP ) + 작성 예시

안녕하세요, 오늘이랑입니다.

저번 포스팅으로 위험성평가 기법 중 4M, 체크리스트를 작성하였고

이번 포스팅에서는 사고예상질문(What-If)와 HAZOP 기법을 작성해보겠습니다.



기법3. 사고예상질문(What-If) 방법

나쁜 결과를 초래할 수 있는 사건을 세심하게 고려해보는 것.
설계단계, 건설단계, 운전단계, 공정의 수정 등에서 생길 수 있는 이탈 현상의 조사에 유용





사고예상질문 방법 특징

• 공정에 잠재하는 사고를 확인하여 그 위험과 결과, 또 위험을 줄이는 방법 등을 제시한다.
• 적용시기: "What-If" 분석은 현재 지어지는 공장에 대해서 공정의 개발 단계나 초기 시운전시에 적용한다. 가장 흔한 용도는 현재 공정에 변화를 주었을 때의 영향을 알아보기 위해서 사용한다.



사고예상질문 수행 절차



사고예상질문(What-If) 작성 예시

• 사고예상질문 분석표 예시

• 사고예상질문 기법 수행 사례



기법 4. 위험과 운전분석방법(HAZOP)
Hazard & Operability studies : HAZOP

공정에 존재하는 위험요인과 공정의 효율을 떨어뜨릴 수 있는 운전상의 문제점을 찾아내어
그 원인을 제거하는 방법



위험과 운전분석 방법(HAZOP) 주요 사항

• 화학공정 시스템을 분석하기 위해 개발되었지만 다른 유형의 시스템과 복잡한 작업으로 확대되고 있음
• HAZOP STUDY는 공정에 존재하는 위험 요소들과 비록 위험하지 않아도 공정의 효율을 떨어뜨릴 수 있는 운전상의 문제점을 알아내고자 개발되어 단순 위험요소의 파악 단계를 넘어서 있음
• 이 방법에서는 설계 의도에서 벗어나는 일탈 현상을 찾아내어 공정의 위험 요소와 운전상의 문제점을 알아내고, 이를 위해서 여러 분야에서 경험을 가진 사람들로 팀을 이루어 브레인스토밍을 함
• 숙련된 팀 리더가 가이드 단어라고 불리는 일정한 단어를 사용함으로써 팀이 체계적으로 공정을 분석하도록 함



가이드 단어 종류 및 정의(연속공정)

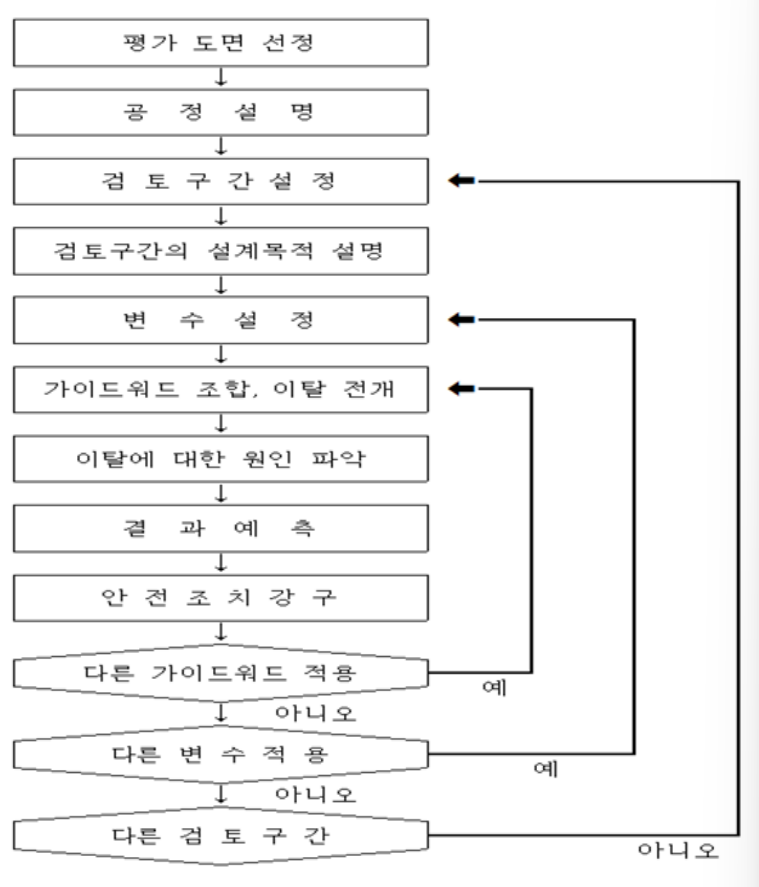

위험과 운전분석 방법(HAZOP) 수행 절차



위험과 운전분석 방법(HAZOP) 작성 예시

지침 참고자료

P-86-2017 회분식 공정의 위험과 운전분석(HAZOP)기법에 관한 기술지침.pdf

0.20MB

X-73-2017 휴먼에러에 대한 위험과 운전분석 기법(Human error HAZOP)에 관한 지침.pdf

0.22MB





---

기법 1. 4M

기법 2. 체크리스트

기법 3. 사고예상질문(What-If)

기법 4. HAZOP



까지 작성해보았습니다.

다음 포스팅은 작업안전분석(JSA), 결함수 분석(FTA)으로 작성하겠습니다.



오늘도 안전하십쇼~
