위험성평가 기법(작업안전분석 JSA, 결함수 분석 FTA) + 작성 예시

안녕하세요, 오늘이랑입니다.

오늘 포스팅은 위험성평가 기법 중 작업안전분석 JSA 과 결함수 분석 FTA 에 대해서 포스팅 하겠습니다.



4M, 체크리스트, What-if, HAZOP은 아래 포스팅을 참고해주세요~!



기법1. 4M
기법2. 체크리스트

기법3. 사고예상질문(What-If)
기법4. 위험과 운전분석 방법(HAZOP)



기법 5. 작업안전분석 방법 JSA
Job Safety Analysis

특정한 작업을 주요 단계로 구분하여 각 단계별 유해위험요인과 잠재적인 사고를 파악하고,
유해위험요인과 사고를 제거, 최소화 및 예방하기 위한 대책을 개발하기 위해 작업을 연구하는 기법

작업안전분석 방법(JSA) 특징

• 작업자, 작업, 작업 도구(장비) 및 작업환경 사이의 관계에 집중
• 작업을 더 안전하게 하는 도구
• 작업이 어떻게 수행될 것인지에 상호간의 의견 교환 가능
• 모든 사람들의 지식과 경험이 작업절차서로 이어지도록 체계적인 방식을 제공
• 신규 작업자에 대한 좋은 훈련 방법
• 어떤 종류의 작업에도 적용 가능
• 작업 또는 업무에 대한 시스템적인 분석 가능



작업안전분석 방법(JSA) 수행절차



1. JSA 실행절차서 작성

2. JSA팀 구성

 - 해당 작업과 관련된 팀장, 경험이 있는 작업자, 직접 수행할 작업자

 - ※ 작업자 참여 중요성: 작업자의 지식은 위험성을 찾는데 매우 중요/작업에 대한 품질 분석을 보증/주인의식을 가짐

3. JSA 실행 대상 작업 선정

 - 일상적으로 수행하는 작업에 대해 부서별로 작업 종류를 등록

4. JSA 평가 실행

 - 평가 실행 단계는 작업단계 구분, 유해위험요인 파악 및 대책수립을 포함

 - ※ 작업단계 구분 시 주의 사항: 작업 순서대로 단계를 구분/너무 자세하게 단계를 구분하지 말 것/너무 포괄적 또는 결합                                                       적으로 단계를 구분하지 말 것

5. JSA 검토 및 승인

 - 관리감독자가 JSA 팀에서 작성한 결과를 검토

 - JSA를 실행한 운영부서장이 결과를 승인

6. JSA 결과 후속조치

 - 실행 결과 제시된 대책들이 작업 수행 전에 실행되었는지 확인

 - 대책 수행을 확인할 담당자 지정 필요

7. JSA 결과 기록 및 교육

 - 결과를 문서로 등록하여 관리

 - 작업 수행 전에 해당 작업과 관련된 모든 작업자에게 JSA 결과를 교육

8. JSA 결과 적용

 - 관리감독자가 JSA 결과 숙지

 - 작업방법, 작업내용 등이 변경되는 경우 JSA 평가를 다시 실행

9. JSA 이행 평가

 - 운영부서의 자체 평가

 - 안전부서의 정기 평가



작업안전분석(JSA) 작성 예시

---

기법 6. 결함수 분석기법 FTA
Fault Tree Analysis

사고의 원인이 되는 장치의 이상이나 고장의 다양한 조합 및 작업자 실수 원인을 규명하는 방법으로 설계 또는 운전 단계에 있는 공정위험성평가 시 사고의 발생빈도와 예상 시나리오를 추정





결함수 분석기법(FTA) 특징

• FTA는 원래 재해조사용으로 개발된 것은 아니며, 군용으로 개발된 것으로서 기계장치가 어느 정도 고장이 일어날 것인가? 등의 시스템 안전성을 예측하고 평가할 목적으로 개발된 것이며 수학적으로 해석하는 방법이다.
• 분석기법은 탑다운(TOP-DOWN) 방식인 연역적으로 진행되어 사고결과로 부터 사고원인을 규명한다
• 지배조건을 명확히하면 정량적 해석이 가능하므로 정량적 예측을 할 수 있다는 장점이 있다.



결함수 분석기법(FTA) 용어 정의

• 정상사상(Top event): 재해의 위험도를 고려하여 결함수 분석을 하기로 결정한 사고나 결과
• 기본사상(Basic event): 더 이상 원인을 독립적으로 전개할 수 없는 기본적인 사고의 원인
• 결함수(Fault tree): 결함에 대한 각각의 원인을 기호로서 연결
• 중간사상(Intermediate event): 정상사상과 기본사상 중간에 전개되는 사상
• 컷세트(Cutset): 정상사상을 발생시키는 기본사상의 집합
• 최소컷세트(Minimal Cutset): 정상사상 발생시키는 기본사상의 최소집합
• 계통분석(System analysis): 계통의 기능상실을 초래하는 모든 사상 조합을 체계적으로 분석하고 그 발생가능성을 평가
• 고장률(Failure rate): 설비가 시간당 또는 작동 횟수 당 고장이 발생하는 확률

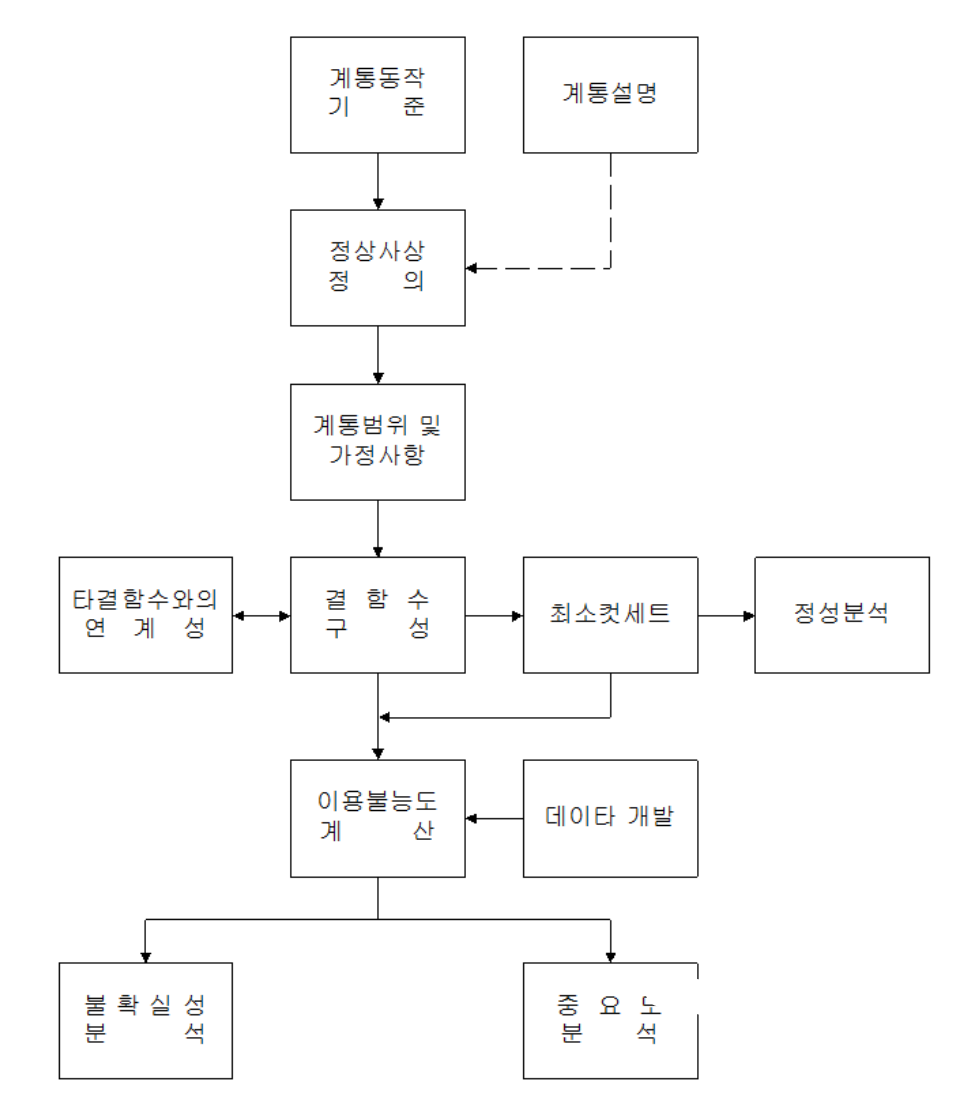

결함수 분석기법(FTA) 수행절차



결함수 분석기법(FTA) 일반기호

결함수 분석기법(FTA) 작성 예시

- ex) 떨어짐 사고 FTA

---



위험성평가 기법중 JSA, FTA에 대해서 포스팅해보았습니다~

다음 포스팅에는 사건수기법(ETA), 원인결과 분석기법(CCA)에 대하여 작성해보겠습니다.



오늘도 안전한 하루 되시길 바랍니다~
